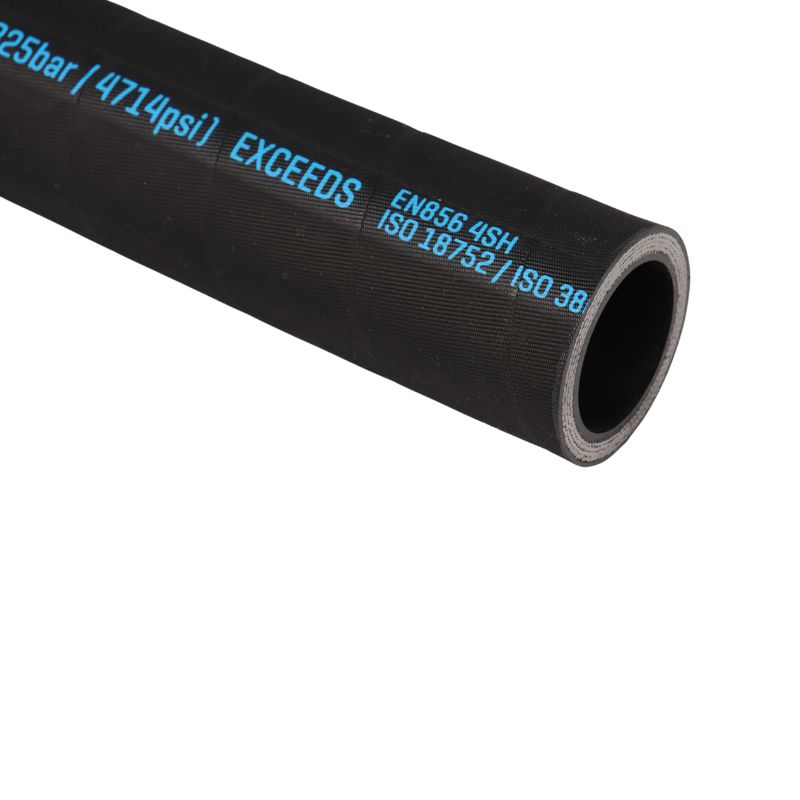

TL-FLEX-HYD4SH Wąż hydrauliczny EN 856-4SH ISO 3862 czterooplotowy
TL-FLEX-HYD4SH Wąż hydrauliczny EN 856-4SH ISO 3862 czterooplotowy
Nie można załadować gotowości do odbioru
TL-FLEX-HYD4SH Wąż hydrauliczny EN 856-4SH ISO 3862 z czterooplotowy
|
DN |
Cale |
Wewnątrz |
Oplot |
Zewnątrz |
Ciśnienie robocze |
Sprawdzone ciśnienie |
Ciśnienie rozrywające |
Promień gięcia |
Waga |
||
|
mm |
inch |
dash |
mm |
mm |
mm |
bar |
psi |
bar |
bar |
mm |
Kg/m |
|
16 |
5/8 |
-10 |
15.9 |
24.3 |
28.2 |
450 |
6525 |
900 |
1800 |
250 |
1.35 |
|
19 |
3/4 |
-12 |
19.0 |
28.4 |
32.2 |
420 |
6100 |
840 |
1680 |
280 |
1.5 |
|
25 |
1 |
-16 |
25.4 |
35.2 |
38.7 |
380 |
5510 |
760 |
1520 |
340 |
2.14 |
|
31.5 |
1-1/4 |
-20 |
31.8 |
41.9 |
45.5 |
325 |
4715 |
700 |
1380 |
460 |
|
|
38 |
1-1/2 |
-24 |
38.1 |
48.8 |
53.5 |
290 |
4205 |
580 |
1160 |
560 |
|
|
51 |
2 |
-32 |
50.8 |
63.2 |
68.1 |
250 |
3625 |
500 |
1000 |
700 |
|
|
64 |
2-1/2 |
|
63.5 |
78 |
83 |
225 |
|
|
|
|
|
KRÓTKI OPIS
Przewody hydrauliczne o bardzo wysokim ciśnieniu od 250 do 420 barów oraz hydrostatyczne przewody transmisyjne do stosowania z płynami na bazie ropy naftowej, syntetycznymi lub wodnymi w układach hydraulicznych. Odpowiednie do maszyn i systemów do robót ziemnych i transportu bliskiego.
Opis
Wąż 4SH składa się z trzech części: rury, wzmocnienia i osłony.
Rura
Czarna, olejoodporna guma syntetyczna
Wzmocnienie
Cztery spirale z drutu stalowego o wysokiej wytrzymałości, zapewniające wężowi wysoką odporność na wysokie ciśnienie.
Osłona
Kolor czarny, guma syntetyczna odporna na olej, warunki atmosferyczne i ścieranie
Gumowy wąż hydrauliczny EN 856 4SH przesyła płyn hydrauliczny do lub pomiędzy elementami hydraulicznymi, zaworami, siłownikami, a także narzędziami. Zazwyczaj jest elastyczny i często zbrojony. Zazwyczaj wąż jest zbudowany z kilku warstw wzmocnienia. Układy hydrauliczne często pracują pod wysokim lub bardzo wysokim ciśnieniem. Dlatego wymiary, parametry techniczne, opcje konstrukcyjne i cechy to ważne parametry, które należy wziąć pod uwagę przy wyborze węża hydraulicznego.
Węże hydrauliczne dostępne są w wersji wzmocnionej, spiralnej, falistej lub karbowanej. Wzmocniony wąż może być wykonany z różnych rodzajów wzmocnień, takich jak oplot tekstylny, oplot druciany, spirala druciana i inne, w wielu konfiguracjach warstwowych.
Do najczęściej stosowanych materiałów bazowych do produkcji gumowych węży hydraulicznych należą elastomery, fluoropolimery i silikon, tworzywa termoplastyczne, metal i kompozyty. Podobnie, można wybrać wąż hydrauliczny elastomerowy lub gumowy ze względu na ich elastyczność. Ponadto wąż fluoropolimerowy charakteryzuje się dobrą wytrzymałością na zginanie, doskonałą odpornością chemiczną i korozyjną. Jest również odporny na wysokie temperatury. Wreszcie, termoplastyczny wąż hydrauliczny charakteryzuje się minimalnym promieniem gięcia.
