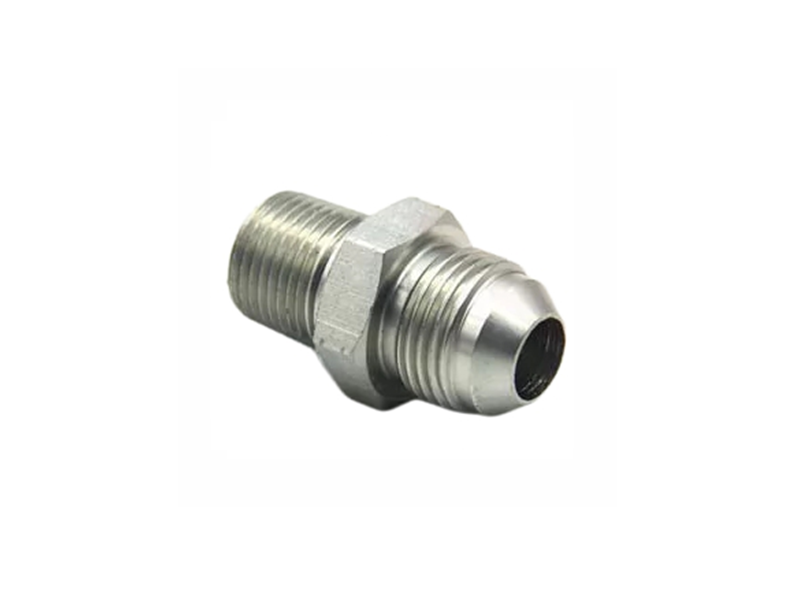

1JN Złączka prosta męska NPT / JIC

1JN Złączka prosta męska NPT / JIC

Złącze męskie m JIC X m NPT
SZYBKI PRZEGLĄD

Złącze męskie JIC na NPT to adapter konwersji JIC na NPT. Obydwa końce złącza to gwinty męskie, zaprojektowane jako proste i pasujące do złącza żeńskiego.

Opis złącza męskiego JIC do NPT

Złącze męskie JIC na NPT to adapter konwersji JIC na NPT. Obydwa końce złącza to gwinty męskie, zaprojektowane jako proste i pasujące do złącza żeńskiego.

Stowarzyszenie Inżynierów Motoryzacji (SAE) określa rozszerzenie lub gniazdo pod kątem 74° do stosowania z wysokociśnieniowymi przewodami hydraulicznymi. Złączki te są powszechnie nazywane złączami JIC, JIC to skrót od Joint Industry Council. Samiec JIC o kącie 74° łączy się wyłącznie z samicą JIC. Poza tym ma proste gwinty i gniazdo kielichowe 74°. Uszczelnienie jest wykonane na gnieździe kielichowym 37°. Są to najpopularniejsze i najbardziej przydatne adaptery hydrauliczne w Ameryce Północnej i Europie.

Uszczelnienia NPT (National Pipe Thread) są najpopularniejszym typem uszczelnień w systemach kalibracji ciśnienia w USA i Kanadzie. Adaptery męskie NPT mają gwint stożkowy, który wciska się w żeński adapter NPT. Uszczelniają się zgodnie z zasadą „nieokrągłości”, co oznacza, że część męska rozciąga złączkę żeńską do momentu uzyskania takiej siły, że połączenie jest w stanie utrzymać ciśnienie. Jednym z wyzwań związanych z tą konstrukcją jest to, że w przypadku łączenia stali nierdzewnej ze stalą nierdzewną nadmierne dokręcenie lub słabe smarowanie może spowodować uszkodzenie gwintów.

Wybór

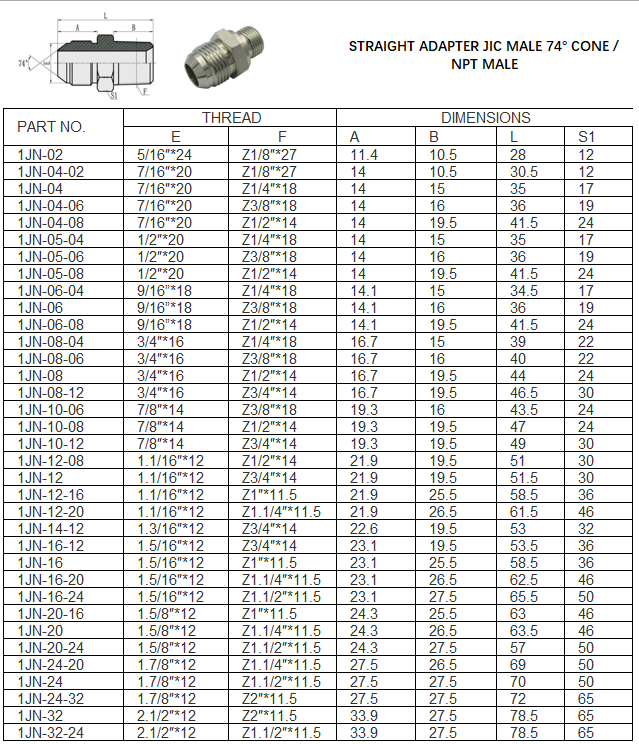

Złącze męskie JIC do NPT jest dostępne w różnych rozmiarach. Podczas wybierania i instalowania złączy należy zwrócić szczególną uwagę na właściwy rozmiar. Możesz także sprawdzić nasze inne adaptery JIC, które łączą ze sobą różne złącza węży o różnych standardach. W powyższej tabeli informacyjnej dostępne są różne rozmiary tego adaptera.

Użycie produktu

Zastosowania tych złączek wysokociśnieniowych są powszechne we wszystkich dziedzinach hydrauliki siłowej. Po wybraniu odpowiedniego rozmiaru adaptera w oparciu o objętość płynu, ciśnienie, media i inne właściwości, adapter można zainstalować. Aby uzyskać idealne, szczelne połączenie, należy starannie wybrać rozmiar adaptera. Ponadto możesz skontaktować się z dostawcą lub producentem w celu konsultacji.
